دکل مهاری یکی از رایجترین و پرکاربردترین انواع دکلهای مخابراتی و ارتباطی است که بهدلیل وزن سبک، نصب آسان و هزینه پایین، در پروژههای مختلفی مانند نصب آنتنهای وایرلس، دوربینهای نظارتی و تجهیزات مخابراتی مورد استفاده قرار میگیرد. اما یکی از موارد مهم در طراحی و نصب این نوع دکل، آشنایی کامل با اجزای تشکیلدهنده دکل مهاری یا همان متعلقات دکل مهاری است. در این مقاله به معرفی کامل، فنی و مرحلهبهمرحلهی اجزای مختلف دکل مهاری میپردازیم تا دید جامعی از ساختار این دکلها به دست آورید.
متعلقات دکل مهاری

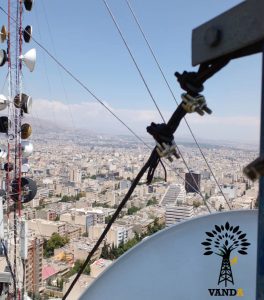

اجزای تشکیلدهنده دکل مهاری شامل:
1.پایه دکل (Base Plate)
پایه دکل یا بیس پلیت، نقطهی آغاز ساخت و نصب دکل مهاری است. این قطعه فلزی با طراحی خاص، روی فونداسیون بتنی نصب میشود و بهعنوان ستون ابتدایی و تکیهگاه اصلی دکل شناخته میشود.
-
- ویژگیها: دارای سوراخهایی برای پیچ کردن به بتن، ضخامت بالا برای تحمل وزن دکل.
- نقش در دکل مهاری: انتقال بار دکل به زمین و حفظ تعادل اولیه.

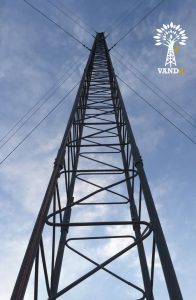

2.سکشنها (Sections)
سکشن دکل مهاری به قطعات مثلثی یا مربعی شکلی گفته میشود که بهصورت ماژولار به یکدیگر پیچ میشوند تا ارتفاع نهایی دکل را تشکیل دهند.
-
- جنس: اغلب از فولاد گالوانیزه گرم به دلیل مقاومت در برابر زنگزدگی.
- انواع سکشنها:
- سکشن G35 (مثلثی ۳۵ سانتیمتر)
- سکشن G45 (مثلثی ۴۵ سانتیمتر)
- سکشن G55 (مثلثی ۵۵ سانتیمتر)
هرچه سایز سکشن بزرگتر باشد، تحمل وزن و ارتفاع نهایی دکل بیشتر میشود.
3.مهارکش (Turnbuckle)
مهارکش یکی از مهمترین متعلقات دکل مهاری است که وظیفه تنظیم و کنترل کشش سیمهای مهاری را دارد. این قطعه بین دکل و سیم مهار قرار میگیرد.
-
- عملکرد: با چرخاندن بدنه مهارکش، طول سیم افزایش یا کاهش پیدا میکند و از این طریق، دکل در حالت عمود و متعادل نگه داشته میشود.
- جنس: آهن یا فولاد گالوانیزه.
4.سیم مهار (Guy Wire)
سیمهای مهار رشتههای فولادی چندلایه هستند که از بدنه دکل به نقاط مهاری روی زمین کشیده میشوند تا تعادل دکل را در برابر نیروی باد و وزن تجهیزات حفظ کنند.
-
- تعداد سیمها: معمولاً در سه جهت اصلی (با زاویه ۱۲۰ درجه) نصب میشوند.
- نوع سیم: سیم مهار نمره ۶ یا ۸ با پوشش گالوانیزه مقاوم.
- نقش حیاتی: بدون سیم مهار، دکل مهاری نمیتواند پایدار باقی بماند.
5.بست مهاری (Guy Clamp)
بست مهاری برای محکم کردن سیم مهار به سایر اجزا مانند مهارکش، گوشواره و صفحه مهاری استفاده میشود.
-
- نوع بست: معمولاً از نوع دوبل (دو پیچ) یا سه پیچ است.
- ویژگی مهم: ضد لغزش، مقاوم در برابر فشار بالا، ضد زنگ.
6.گوشواره یا یو بولت (Thimble / U-Bolt)
گوشواره یا Thimble برای جلوگیری از آسیب دیدن سیم مهار در محل تماس با قلاب یا مهارکش استفاده میشود. U-Bolt نیز برای اتصال سیم به صفحات مهاری یا دیگر نقاط اتصال استفاده میشود.
-
- مزایا: افزایش عمر سیم، جلوگیری از خوردگی موضعی.
- جنس: گالوانیزه ضدزنگ.
7.صفحه مهاری (Guy Anchor Plate)
صفحه مهاری یا بیس صفحهای است که در زمین نصب میشود و سیم مهار به آن متصل میگردد. این صفحه معمولاً توسط میلگرد یا بتن در زمین ثابت میشود.
-
- نقش کلیدی: تحمل کشش سیم مهار و انتقال نیرو به زمین.
- طراحی خاص: دارای سوراخهایی برای اتصال مهارکش و بست.
8.پیچ و مهره دکل
برای اتصال سکشنها، مهارکشها و سایر تجهیزات، استفاده از پیچ و مهره دکل استاندارد الزامی است.
-
- نوع: پیچ و مهره گالوانیزه با سایزهای مشخص (M10، M12 و…).
- اهمیت: ایجاد اتصال ایمن بین اجزا و افزایش استحکام کل دکل.
بیشتر بخوانید: طراحی و محاسبات دکل مهاری چگونه انجام میشود؟
9.نردبان کابل (Ladder or Cable Tray)
برای انتقال کابلهای برق یا شبکه از پایین دکل به تجهیزات نصب شده در بالای آن، از نردبان کابل استفاده میشود. این قطعه از یک سمت به دکل و از سمت دیگر به کابلها متصل میشود.
-
- جنس: فولادی یا آلومینیومی، مقاوم در برابر زنگزدگی.
- نصب: معمولاً در امتداد بدنه دکل و همراستا با سکشنها.
10.صاعقهگیر (Lightning Rod)
برای حفاظت از تجهیزات و دکل در برابر صاعقه، از یک میله نوکتیز فلزی به نام صاعقهگیر در بالاترین نقطه دکل استفاده میشود.
-
- ویژگیها:
- متصل به سیم ارت.
- ساختهشده از مس یا آلومینیوم با پوشش مقاوم.
- ویژگیها:
11.سیم ارت (Earth Wire)
سیم ارت یک سیم مسی ضخیم است که از صاعقهگیر به زمین کشیده میشود تا جریان الکتریکی صاعقه را مستقیماً به زمین منتقل کند و از آسیب تجهیزات جلوگیری کند.
-
- اجزای مرتبط: صفحه ارت، میله ارت، محل دفن سیم در خاک.
- اهمیت بالا در ایمنی الکتریکی دکل مهاری.
12.نردبان دسترسی یا پلکان ایمنی
برای دسترسی به تجهیزات نصبشده روی دکل، یک پلکان فلزی عمودی روی بدنه دکل نصب میشود.
-
- ویژگیها:
- طراحی ارگونومیک.
- امکان نصب تجهیزات ایمنی مانند کمربند یا قلاب نجات.
- ویژگیها:
13.رنگ و پوشش حفاظتی
گرچه جزء قطعات فیزیکی دکل محسوب نمیشود، اما پوشش رنگی دکل مهاری برای افزایش مقاومت در برابر زنگزدگی و شناسایی دکل از نظر بصری (معمولاً راهراه قرمز و سفید) بسیار مهم است.
-
- نوع رنگ: اپوکسی یا پلیاورتان مقاوم در برابر UV.
- هدف: زیبایی، حفاظت و دید بهتر در شرایط مه.
14.تجهیزات نصب روی دکل (آنتن، رادیو، دوربین و…)
دکل مهاری معمولاً بدون تجهیزات کاربردی نیست. تجهیزاتی مانند:
-
- آنتن وایرلس
- رادیوهای میکروویو
- دوربین مداربسته PTZ
- گیرنده GPS
همگی به وسیله پایهها و براکتهای فلزی روی بدنه دکل نصب میشوند و جزو متعلقات نصبشده روی دکل مهاری هستند.
15.تجهیزات جانبی (نوار خطر، شبرنگ، شماره دکل)
برای افزایش ایمنی و شناسایی دکل، از متعلقات جانبی مانند:
-
- نوار خطر: دور محدوده نصب کشیده میشود.
- شبرنگ: روی سکشنها و مهارها نصب میشود.
- شمارهگذاری دکل: جهت ثبت موقعیت مکانی یا کد شناسایی دکل.
استفاده میشود که نقش مهمی در نگهداری و شناسایی سریع دکل دارد.
چرا آشنایی با متعلقات دکل مهاری اهمیت دارد؟
درک دقیق و فنی از اجزای تشکیلدهنده دکل مهاری و شناخت تکتک متعلقات دکل مهاری، برای مهندسان، نصابان و حتی خریداران اهمیت ویژهای دارد. استفاده از تجهیزات استاندارد، نصب اصولی مهارها، اتصال دقیق سیمها و رعایت الزامات ایمنی، همه و همه مستلزم آشنایی کامل با این اجزاست.
