هر دکل مخابراتی، صرفنظر از نوع و ابعاد آن، بدون فونداسیون مناسب نمیتواند کارکرد درستی داشته باشد. فونداسیون دکل مهاری در حقیقت همان پیِ بتنی یا سازهای است که تمام وزن دکل و نیروهای جانبی مانند باد، زلزله و بار تجهیزات را به زمین منتقل میکند. اگر این بخش بهدرستی طراحی و اجرا نشود، حتی مقاومترین دکلها هم در برابر فشارهای محیطی دچار شکست یا نشست میشوند. به همین دلیل، مهندسان سازه همواره تأکید دارند که عمر مفید یک دکل، به کیفیت فونداسیون آن بستگی دارد. در ادامه این مقاله، علاوه بر معرفی انواع فونداسیون و مراحل اجرای آن، به بررسی محاسبات فنی، عوامل موثر بر هزینه، مشکلات متداول و مقایسه فونداسیون دکل مهاری با سایر انواع دکلها خواهیم پرداخت.
فونداسیون دکل مهاری چیست؟
فونداسیون دکل مهاری همان پی یا پایه بتنی است که دکل روی آن قرار میگیرد. این بخش بهگونهای طراحی میشود که:
-
- وزن کل دکل و تجهیزات آن (آنتنها، رادیو، کابلها) را تحمل کند.
- نیروهای جانبی مثل باد و زلزله را مهار کند.
- از نشست خاک و واژگونی دکل جلوگیری نماید.
به زبان ساده، همانطور که یک ساختمان بدون پی مقاوم دچار مشکل میشود، دکل هم بدون فونداسیون استاندارد قابلاستفاده نخواهد بود.
انواع فونداسیون دکل مهاری
با توجه به محل نصب، ارتفاع دکل و شرایط خاک، فونداسیونهای مختلفی استفاده میشوند:

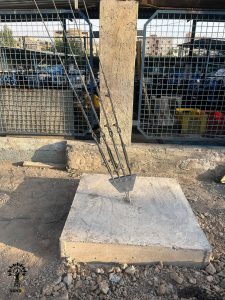

فونداسیون زمینی
فونداسیون زمینی متداولترین نوع فونداسیون برای دکلهای بزرگ و بلند است. این نوع فونداسیون شامل حفاری در خاک و اجرای پیهای بتنی در عمق مشخص میباشد. فونداسیون زمینی به دلیل مقاومت بالا و عمر طولانی، برای مناطق باز با فضای کافی بسیار مناسب است. این نوع طراحی میتواند بارهای سنگین را به خوبی تحمل کند و در برابر شرایط جوی مختلف مقاوم است.

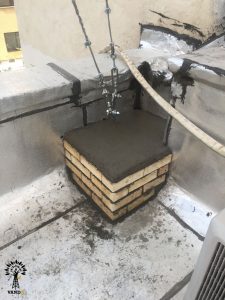

فونداسیون پشتبامی
فونداسیون پشتبامی مخصوص دکلهایی است که بر روی بام ساختمانها نصب میشوند. این نوع فونداسیون نیازمند طراحی خاصی است تا وزن دکل و تجهیزات مربوطه به سازه ساختمان آسیب نرساند. نوع فونداسیون پشتبامی معمولاً سبکتر از فونداسیونهای زمینی است و باید محاسبات دقیقی انجام شود تا اطمینان حاصل شود که بام قادر به تحمل بار اضافی است.
فونداسیون پیشساخته
فونداسیون پیشساخته در کارخانه تولید و سپس در محل نصب میشود. این نوع فونداسیون به دلیل سرعت اجرای بالا و هزینه کمتر نسبت به فونداسیونهای سنتی، گزینهای مناسب برای پروژههای فوری به شمار میآید. با استفاده از فونداسیون پیشساخته، زمان نصب کاهش مییابد و همچنین کیفیت کنترل شدهای در فرآیند تولید وجود دارد.
فونداسیون شمعی یا رادیهای
فونداسیون شمعی یا رادیهای برای خاکهای ضعیف استفاده میشود. این نوع فونداسیون زمانی به کار میرود که خاک تحمل بار کافی ندارد. با استفاده از شمعها یا صفحات بزرگ زیر پی، بار دکل به لایههای عمیقتر خاک منتقل میشود. این طراحی کمک میکند تا دکل در شرایط نامساعد زمین شناسی پایدار بماند و از نشست ناخواسته جلوگیری شود.
بیشتر بخوانید: تفاوت مهاری زمینی با دیواری در دکل مهاری
مقایسه انواع فونداسیون
| نوع فونداسیون | مزایا | معایب |
| زمینی | مقاوم، پایدار، عمر طولانی | هزینه بالاتر، نیاز به فضای زیاد |
| پشتبامی | امکان نصب در شهرها | محدودیت وزن و ابعاد |
| پیشساخته | سرعت بالا، کاهش هزینه | عمر کمتر، نیازمند کنترل کیفیت دقیق |
| شمعی/رادیه | مناسب خاک ضعیف | هزینه اجرای بالا |
مراحل اجرای فونداسیون دکل مهاری
اجرای فونداسیون نیازمند دقت بالا و رعایت استانداردهاست. مراحل اصلی شامل:
1.مطالعه خاک و آزمایش ژئوتکنیک
در این مرحله، با انجام آزمایشهای ژئوتکنیکی، ویژگیهای زمینشناسی محل پروژه بررسی میشود. هدف از این مطالعه، تعیین مقاومت خاک، عمق لایههای مختلف و میزان نشست احتمالی است. اطلاعات بهدستآمده به مهندسان کمک میکند تا بهترین نوع فونداسیون را بر اساس شرایط زمین انتخاب کنند و از مشکلات آتی جلوگیری نمایند.
2.نقشهبرداری و جانمایی
در این مرحله، محل دقیق دکل و مهارها مشخص میشود. نقشهبرداری بهگونهای انجام میشود که فاصله استاندارد بین مهارها (تقریباً یکسوم ارتفاع دکل) رعایت شود. این کار تضمین میکند که دکل در برابر نیروهای جانبی و بارهای محیطی پایدار باشد و بتواند بهخوبی عمل کند.
3.خاکبرداری
حفر چالهها با ابعاد مشخص در این مرحله انجام میشود. خاکهای نرم یا ضعیف که قادر به تحمل بار دکل نیستند، از محل پروژه خارج میشوند. این مرحله بسیار حساس است و باید با دقت انجام شود تا عمق و ابعاد چالهها مطابق با طرح اولیه باشد و از هرگونه آسیب به ساختار فونداسیون جلوگیری شود.
4.اجرای بتن مگر
در این مرحله، یک لایه نازک از بتن به نام “بتن مگر” اجرا میشود تا از تماس مستقیم خاک با بتن اصلی جلوگیری شود. این لایه به عنوان یک مانع عمل میکند و از نفوذ رطوبت و آلودگی به بتن اصلی جلوگیری کرده و کیفیت آن را تضمین میکند.
5.آرماتوربندی و بولتگذاری
در این مرحله، میلگردها طبق نقشه طراحی شده قرار داده میشوند تا مقاومت فونداسیون افزایش یابد. همچنین، بولتها برای اتصال پایه دکل نصب میشوند. این مرحله بسیار حیاتی است زیرا تقویت ساختار فونداسیون را تضمین میکند و از شکست آن در برابر بارهای وارده جلوگیری میکند.
6.قالببندی و بتنریزی
پس از آمادهسازی آرماتورها، قالبها اجرا میشوند و بتن اصلی با عیار مناسب ریخته میشود. ویبرهزدن بتن در این مرحله ضروری است تا از ایجاد حفرههای هوا جلوگیری شده و بتن بهخوبی در اطراف آرماتورها قرار گیرد. این کار باعث افزایش چسبندگی بتن و آرماتورها میشود.
7.عملآوری بتن (Curing)
در این مرحله، مراقبت از بتن با آبپاشی و نگهداری مناسب انجام میشود تا بتن به مقاومت نهایی خود برسد. عملآوری مناسب باعث جلوگیری از ترکخوردگی و کاهش استحکام بتن در مراحل اولیه میشود و عمر مفید فونداسیون را افزایش میدهد.
8.بازرسی و کنترل نهایی
پس از اتمام مراحل اجرایی، کیفیت بتن، موقعیت بولتها و تراز بودن فونداسیون مورد بررسی قرار میگیرد. این بازرسی نهایی اطمینان حاصل میکند که فونداسیون طبق استانداردها ساخته شده و آماده نصب دکل است. هر گونه نقص یا ایراد در این مرحله باید برطرف شود تا ایمنی و عملکرد دکل تضمین گردد.
بیشتر بخوانید: مقایسه هزینه نصب دکل مهاری در مقابل دکل خودایستا و منوپل
محاسبات و استانداردهای فنی
فونداسیون دکل مهاری بر اساس استانداردهای جهانی طراحی میشود:
-
- استاندارد TIA/EIA-222برای طراحی دکلهای مخابراتی.
- آییننامه ۲۸۰۰ ایران برای مقاومت در برابر زلزله.
در محاسبات به موارد زیر توجه میشود:
-
- ارتفاع دکل (مثلاً ۳۰ یا ۶۰ متر).
- بار جانبی ناشی از باد (در مناطق بادخیز عمق و ابعاد فونداسیون بیشتر است).
- نوع خاک (رسی، شنی، سنگی).
- وزن تجهیزات نصبشده روی دکل.
هزینه اجرای فونداسیون دکل مهاری
عوامل مؤثر بر هزینه:
-
- نوع خاک (خاک ضعیف → هزینه بیشتر).
- ارتفاع دکل (هر چه دکل بلندتر، فونداسیون عمیقتر).
- نوع فونداسیون (پیشساخته ارزانتر، شمعی گرانتر).
- قیمت میلگرد و بتن در زمان اجرا.
مشکلات رایج در فونداسیون دکل
برخی از مشکلات رایج در اجرای نادرست فونداسیون دکلها شامل:
نشست خاک
این مشکل معمولاً ناشی از آزمایش ناکافی خاک قبل از ساخت فونداسیون است. اگر ویژگیهای مکانیکی و فیزیکی خاک بهدرستی شناسایی نشود، ممکن است دکل بر روی خاکی با ظرفیت باربری پایین قرار گیرد. همچنین، عدم توجه به نوع خاک (مانند خاکهای رسی، شنی یا لایههای آبدار) میتواند منجر به نشست غیرمنتظره شود. نشست خاک میتواند باعث ایجاد تنش اضافی در فونداسیون شود و در نهایت منجر به عدم توازن دکل، شکست آن یا ایجاد ترکهای جدی در بتن گردد.
ترکخوردگی بتن
این مشکل معمولاً به علت عملآوری نامناسب بتن رخ میدهد. اگر بتن بهطور مناسب مرطوب نگهداری نشود یا در دماهای بسیار بالا یا پایین قرار گیرد، ممکن است ترک بخورد. همچنین، نسبت نادرست مصالح (سیمان، آب و سنگدانهها) نیز میتواند باعث کاهش کیفیت بتن و ترکخوردگی آن شود. ترکهای ایجادشده میتوانند باعث کاهش مقاومت بتن، نفوذ آب و آلودگی به داخل آن و در نهایت آسیب به ساختار کلی فونداسیون شوند.
خوردگی میلگرد و بولتها
عدم استفاده از پوشش ضدزنگ مناسب برای میلگردها و بولتها میتواند منجر به خوردگی آنها شود. عواملی مانند رطوبت، نمک و مواد شیمیایی موجود در محیط میتوانند سرعت خوردگی را افزایش دهند. همچنین، استفاده از مصالح بیکیفیت نیز میتواند مقاومت در برابر خوردگی را کاهش دهد. خوردگی میلگردها و بولتها میتواند منجر به کاهش مقاومت کششی و فشاری فونداسیون گردد و در نهایت خطر شکست ساختار را افزایش دهد.
جابجایی مهارها
این مشکل میتواند ناشی از اجرای نادرست مراحل نصب یا ضربهخوردن حین بتنریزی باشد. اگر مهارها بهدرستی تنظیم نشوند یا در حین کار جابجا شوند، ممکن است در نهایت در موقعیت نادرستی قرار گیرند. همچنین، عدم رعایت فواصل استاندارد بین مهارها نیز میتواند منجر به جابجایی آنها شود. جابجایی مهارها میتواند باعث عدم تعادل دکل شود و خطر سقوط یا آسیب به ساختار را افزایش دهد. این مشکل همچنین میتواند بر عملکرد دکل تأثیر منفی بگذارد و نیاز به تعمیرات پرهزینه را ایجاد کند.
بیشتر بخوانید: آینده دکل منوپل در شبکه 5G و کاربردهای آن
مقایسه با سایر دکلها
-
- دکل خودایستا: فونداسیون بزرگتر و پرهزینهتر، اما بدون نیاز به مهار.
- دکل مونوپل: فونداسیون عمیق و متمرکز، مناسب مناطق شهری با فضای محدود.
- دکل مهاری: اقتصادیتر، سبکتر، اما نیازمند فضای باز برای نصب مهارها.
پرسشهای متداول
-
- اجرای فونداسیون دکل مهاری چقدر طول میکشد؟ معمولاً بین ۱۰ تا ۲۰ روز بسته به نوع خاک و ابعاد.
- آیا روی پشتبام میتوان دکل مهاری نصب کرد؟ بله، اما نیازمند محاسبات دقیق برای جلوگیری از آسیب به سازه ساختمان.
- هزینه اجرای فونداسیون چقدر است؟ بسته به ارتفاع دکل، نوع خاک و ابعاد فونداسیون متفاوت است.
- چه استانداردهایی باید رعایت شود؟ استاندارد TIA/EIA-222 و آییننامه ۲۸۰۰ ایران.
جمعبندی و معرفی وندا سازه
فونداسیون دکل مهاری، پایهایترین بخش هر دکل مخابراتی است. اگر این بخش بهصورت اصولی و مطابق استاندارد اجرا نشود، نهتنها عمر دکل کاهش مییابد، بلکه خطرات جدی برای تجهیزات و افراد بهوجود میآورد. شرکت وندا سازه با سالها تجربه در طراحی، تولید، نصب و اجرای دکلهای مهاری، پروژههای متعددی را با موفقیت به انجام رسانده است. این مجموعه با بهرهگیری از تیم مهندسی متخصص و تجهیزات پیشرفته، تضمین میکند که فونداسیون دکلها مطابق آخرین استانداردها و با بالاترین کیفیت اجرا شود.
اگر به دنبال اجرای فونداسیون دکل مهاری با کیفیت بالا و هزینه مناسب هستید، همین امروز با وندا سازه به شماره 09126361520 تماس بگیرید تا از مشاوره رایگان و خدمات حرفهای ما بهرهمند شوید.
